YD/T光纤插拔寿命测试实操，1220S立式插拔力测试仪使用教程

一、光纤插拔检测强制国标核心指标
国内 YD/T 1272、国际 IEC61300-3-11、GB/T15972 标准明确光纤连接器检测硬性要求：插入力、拔出力、万次耐久衰减、动态阻抗四项数据必须同步记录，插拔循环不少于 1000 次，带锁紧接头拔出力≥3N，插拔全程阻抗波动不能超标。
普通单功能插拔设备只能单独测力，无法同步监测插拔时光纤损耗变化，送检时会被判定试验资料不完整。1220S 立式插拔力试验机集成阻抗联动模块，一台设备即可完成国标全套检测项目，省去两台仪器来回换样，大幅提高光通信质检效率。

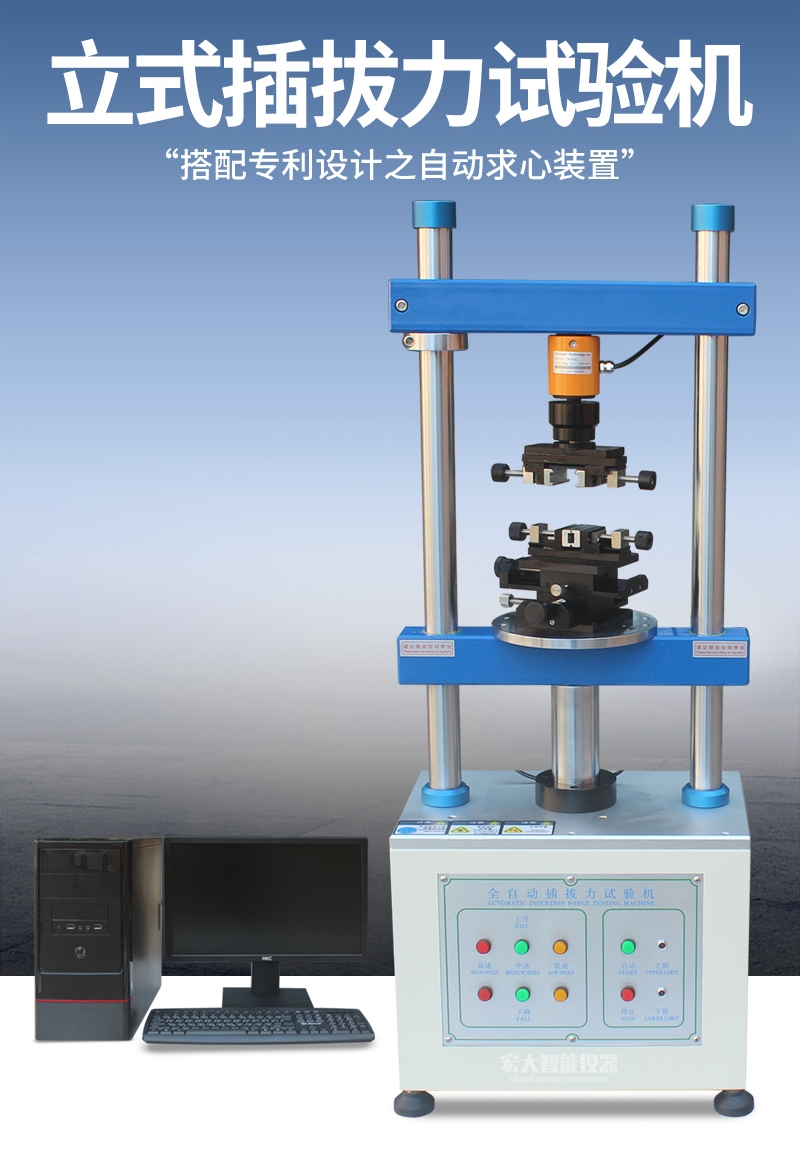

二、1220S 立式设备光纤专属功能详解
自动求心工装系统：光纤陶瓷插芯精度微米级，微小偏移会造成插拔力误差，设备 X/Y 双轴微调台配合立式垂直夹持，自动校准同轴，批量测试数据离散值极小；
三维曲线同步采集：力、位移、阻抗三条曲线同步生成，直观看到插拔卡顿对应阻抗突变，快速定位端面划痕、弹片疲劳缺陷；
多模式光纤专用程序：内置 LC、SC、FC、MPO 四种连接器标准模板，一键调用国标循环参数，无需每次手动设置；
多重安全保护：荷重过载自动停机，防止光纤陶瓷插芯碎裂；行程上下限位双重保护；
报表自定义：可直接导出带试样编号、循环次数、力值衰减、阻抗均值的标准化检测报告，适配客户审厂、泰尔认证。
整机伺服传动运行平稳，无冲击，避免插拔瞬间撞击损伤光纤精密端面，适配研发新品摸底、产线批量抽检两种场景。



三、标准化光纤插拔完整测试步骤
设备开机自检：启动电脑与试验机，荷重自动归零，空载运行一次插拔程序确认丝杆、微调台无卡顿；
工装匹配：根据光纤型号更换立式专用夹具，调节 X/Y 轴完成求心校准；
试样安装：垂直固定光纤，尾纤自然垂放无扭曲，陶瓷端面正对公母对接位；
程序调用：选择对应光纤模板，设置循环次数、插拔速度、力值报警阈值，开启阻抗采集；
自动循环：设备垂直往复插拔，全程实时存储曲线数据，无人值守完成千次耐久；
数据分析：试验结束调取曲线，对比初始与终态插拔力、阻抗变化，判定产品是否达标。

四、设备日常校准与养护要点
每日：测试后清理夹具粉尘，取下光纤避免长期夹持形变；
每周：执行荷重零点校准，检查 X/Y 微调平台顺滑度；
每月：使用标准力块完成整机精度校验；
长期：丝杆加注专用润滑脂，电脑定期备份试验曲线数据。
